Эта серия продуктов была разработана с целью ускорения развития технологий многоступенчатых центробежных насосов и удовлетворения потребностей пользователей.
Обзор продукта

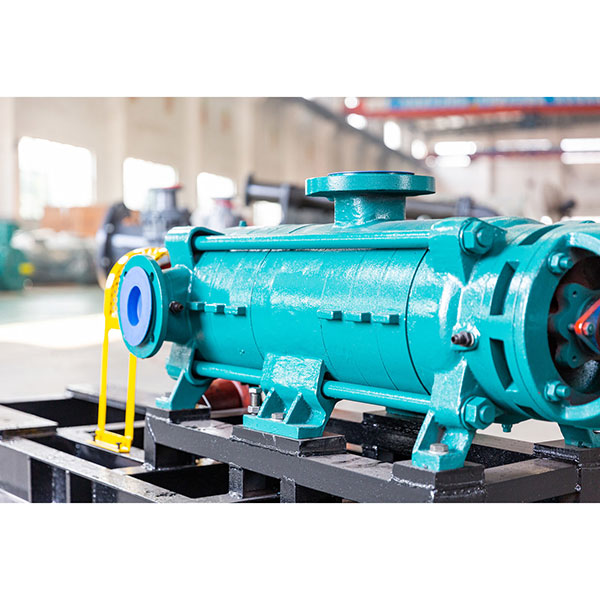

Горизонтальные многоступенчатые центробежные насосы серий DP, DFP, DYP, MDP (самобалансирующегося типа) делятся на конструкции с односторонним и двухсторонним всасыванием. Эта серия продуктов была разработана с целью ускорения развития технологий многоступенчатых центробежных насосов и удовлетворения потребностей пользователей. Основываясь на передовых зарубежных технологиях и многолетнем опыте исследований и разработок нашей компании, был создан инновационный продукт. Его характеристики достигают передового уровня среди аналогичных продуктов в отрасли, что делает его лучшей заменой обычных многоступенчатых центробежных насосов.
Типичные особенности данного насоса заключаются в том, что в его конструкции полностью устранена традиционная система балансировочного диска, используемая для компенсации осевой силы. Вместо этого осевая сила автоматически балансируется за счет симметричного расположения рабочих колес. Это инновационное решение обеспечивает насосу такие преимущества, как энергосбережение, высокая эффективность, стабильность и надежность работы, уменьшение количества изнашиваемых деталей и значительное снижение эксплуатационных расходов.
Диапазон характеристик
Входное/выходное отверстие DN: 40-350 мм
Поток FLOW: 3.75-4000 м3/ч
Напор Head: 25-1400 м
Мощность двигателя Motor Power: 7.5-4000 кВт
По назначению использования можно выделить следующие основные типы
DP тип: используется для транспортировки чистой воды или жидкостей, сходных по физико-химическим свойствам с чистой водой, не содержащих твердые частицы, с температурой ниже 80℃. Подходит для использования в шахтах, на заводах и в городских системах водоснабжения и водоотведения.
DFP тип: используется для транспортировки коррозионных жидкостей, не содержащих твердые частицы, с температурой ниже 80℃. Пользователи могут выбирать материал насоса, тип уплотнения, конструкцию насоса и мощность мотора на основании информации о транспортируемой среде, её концентрации, удельном весе, температуре и входном давлении насоса.
DYP тип: используется для транспортировки масел и нефтепродуктов с температурой ниже 80℃ и вязкостью менее 120 сантипуаз, не содержащих твердые частицы.
MDP тип: используется для транспортировки нейтральной минеральной воды и другой аналогичной сточной воды, содержащей частицы менее 1,5% и размером ≤1,3 мм, с температурой ниже 80℃.
Особенности продукта
♦ Новая конструкция
Ротор с симметрично расположенными рабочими колесами позволяет практически полностью компенсировать осевую нагрузку, создаваемую двумя группами рабочих колес при работе насоса. Благодаря этому отпадает необходимость в использовании балансировочного диска с малым зазором, высоким перепадом давления, подверженного износу, эрозии и частым поломкам, чтобы поддерживать баланс осевой силы. Это решение нарушает традиционную конструкцию многоступенчатых насосов.
♦ Новая технология
Уникальное устройство дросселирования и снижения давления, а также балансировочное устройство с нечетным количеством ступеней, которое также выполняет функцию вспомогательной опоры.
♦ Высокая эффективность и энергосбережение
Используется современная гидравлическая модель, самостоятельно разработанный высокоэффективный энергосберегающий продукт. Поскольку ротор насоса не имеет износа балансировочного диска и осевых пульсаций, соосность рабочего колеса и направляющего аппарата всегда находится в оптимальном состоянии. Это предотвращает заметное снижение эффективности, как в обычных многоступенчатых насосах, где износ балансировочного диска приводит к смещению ротора. Кроме того, отсутствуют утечки балансировочной воды, что снижает потери объема, повышает общую эффективность работы насоса и снижает потребляемую мощность, обеспечивая эффективность на 2–3% выше, чем у обычных многоступенчатых насосов.
♦ Высокая надежность
Самобалансирующаяся осевая нагрузка минимизирует износ насоса и системные помехи. Небольшая остаточная осевая нагрузка воспринимается упорным подшипником, что позволяет валу насоса всегда находиться в натянутом состоянии, равномерно распределяя нагрузку. Пиковые напряжения значительно ниже, чем в традиционных конструкциях, что повышает жесткость ротора насоса и его критическую частоту вращения. Это обеспечивает стабильность и надежность работы ротора.
♦ Высокая стабильность
Благодаря оптимальному сочетанию симметричных рабочих колес и направляющих аппаратов, разумным зазорам и широкому осевому дроссельному дизайну насос сохраняет высокую стабильность и эффективность работы даже после длительной эксплуатации.
♦ Отличные антикавитационные характеристики
Оптимизированная гидравлическая модель и конструкция, специальная двухвсасывающая структура рабочего колеса первого уровня, а также точное литье и надежные износостойкие материалы обеспечивают отличные антикавитационные свойства насоса. Вся машина работает плавно, с низким уровнем шума, и пользователям не требуется дополнительно устанавливать предварительный насос или увеличивать высоту водяного бака.
♦ Высокая надежность уплотнений
Роторные элементы насоса не имеют осевого смещения при запуске и остановке, а также осевых пульсаций во время работы. Это решает проблему низкой надежности уплотнений, которая давно беспокоила многоступенчатые насосы.
♦ Простота обслуживания
Конструкция быстрой сборки и разборки позволяет заменять уплотнения и подшипники без разборки корпуса насоса и впускных и выпускных труб. В насосе нет уязвимых деталей, таких как балансировочные диски, что экономит время на капитальный ремонт и осмотр.
♦ Низкие эксплуатационные расходы
Использование точного литья сокращает количество уязвимых деталей, а также количество операций по техническому обслуживанию и разборке, продлевает срок службы изделия и в максимальной степени позволяет избежать ряда проблем, вызванных чрезмерной разборкой и сборкой, что снижает затраты на техническое обслуживание.
♦ Широкая применимость
Современный модульный дизайн, проверенные временем и многократным использованием компоненты, а также высокая взаимозаменяемость деталей.
Отсутствие балансировочного диска с малым зазором делает насос более подходящим для работы в условиях с агрессивными средами по сравнению с традиционными многоступенчатыми насосами.
